MACOME产品，根据本公司开发的高灵敏度高可靠性自豪的磁检测元件「可饱和线圈技术」被应用。该技术原理简单，即使在严酷的使用状况和恶劣条件下，也能保证正确的动作和长期稳定的性能。
由此，在产业用机械、建设机械、特殊车辆等中，作为“位置测量”、“旋转检测”、“长距离测长”、“高精度定位”用部件被大量采用，在硬且严厉状态的现场作为可以安心持续使用的长期产品，得到了专业工程师们的支持。其采用事例从各个领域的企业到研究机构多达数万例。
在IoT前进的产业商务界，一边倾听各种各样的现场的顾客需求，一边在时代时代被要求的新产品的开发和新领域的应用，全体职员团结一致持续挑战。
株式会社マコメ研究所は、磁気応用機器の専門メーカーとして、開発・設計から製造、販売まで、自社にて一貫して提供しています。
MACOMEブランドの製品ラインナップは多岐にわたりますが、当社の強みは、他社がつくらない「高付加価値製品」への継続的なチャレンジです。セカンドソースの無い、独占的で、かつ世の中で切実に求められている製品を生み出し続けて、お陰様で半世紀を迎えることができました。
当社の創業者は、アイデアに溢れ、実現させる技術力と粘り強さと稀有な信念を持ち合わせた、カリスマ的な技術者でした。世の中にない新しい製品への開発に対する自由な気風と情熱は引き継がれ、一人で成しえないことは組織的にカバーし合って、社名にある「研究所」の名に恥じない、技術開発に軸足を置いたメーカーとして今に至っています。
開発テーマを発見するためには、お客様の現場に足を運び、耳を傾け、試行錯誤を重ねていくことが大切です。小さな企業ながら営業所を日本各地に有しているのは、より多くのお客様と可能な限り対面対応したいと考えているからです。
こまめな訪問は、時に「磁気応用品」以外のテーマに出会う機会ともなります。自社製品をブラッシュアップしながらも、培った技術力で、新しいモノづくりにも果敢に挑戦してまいります。
码控美SW-1014-24C2磁性传感器 MACOME
日本Macome 磁性传感器、MACOME磁性接近开关(码控) 磁石 磁性开关 位置传感器 日本码控美
LS-127US SW-1924H1 HS-12-24 MG-210 SW-1014-24C2
MACOME主要型号:
SIH-410 SIH-210 SIS-310S-L500
SIS-310S-L2000 SIS-310S-J500 SIS-310S-J2000
SIS-210-L500 SIS-210-L2000 SIS-210-J500 SIS-210-J2000
供应LS-127US/LS-106S开关
供应LS-127US/LS-106S开关
供应LS-127US/LS-106S开关
SID-430-D12 SID-430-D24 SID-830-D12 SID-830-D24
SID-1030A-D12I0 SID-1030A-D24I0 SID-1030A-D12I1
SID-1030A-D24I1 SID-411 SID-811 SID-1010 SID-1010A
MG-101 MG-102 MG-102AS MG-103 MG-104
MG-104SA MG-150
SW-250-12 SW-250-24 SW-250N-12 SW-250N-24 SW-252-12
SW-270-12 SW-270-24 SW-270N-12 SW-270N-24 SW-272-12
日本Macome磁性传感器、Macome磁性接近开关(码控)常见型号：SW-252-24 24V 10mm ；SW-1014-24C DC24V；MG-103；ST-1014；SW-1014-24C2；MG-1176-200MG；SW-270-24；SIH-410；MGL50D-L25；GS 315；GS 2744B；MG-102A
MACOME、MACOME比例尺,日本MACOME，MC比例尺、MACOME高间隙MC比例尺、MACOME磁性接近开关、MACOME线性位移传感器、MACOME转弯比例尺、MACOME电位计
LSシリーズ専用の検出ターゲット（別売）です。
取り付け条件によって各種製品をお選びください（検出距離 1～3mm）。
-
MG-210
山形タイプ（横取り付け）
-
MG-210B
山形タイプ（縦取り付け）
-
MG-220
フラットタイプ（横取り付け）
※ 環境に応じて磁石を選定しますので、お問合わせください
専用ヘッドホルダー『D-200』
検出ヘッドを固定するための専用ホルダー（別売）。
※ 材質は黄銅製なので、磁気検出の影響を少なくします。
代表的な応用事例
- 超精密加工機の熱膨張補正用
- リニアエンコーダーの原点検出器
- XYステージや回転テーブルの原点検出器
LS-106S / LS-127 仕様表
位置決めセンサー『LS-106S』『LS-127』
| 項目 |
内容 |
| 製品名 |
位置決めセンサー |
| 形式 |
直流3線式 |
| 型番 |
LS-106S |
LS-127 |
| 検出体 |
発磁体（MG-210、MG-210B、MG-220）、その他（別途ご用命ください） |
| 検出磁極 |
N極 |
| 検出感度 |
2～3mT |
| 応差 |
0.3±0.2mT |
| 繰り返し精度 |
1μm（MG-210、MG-210B、MG-220使用時） |
| 出力 |
出力形式 |
NPNトランジスター
+12Vプルアップ付きコレクター
ノーマルオープン |
NPNトランジスター
+24Vプルアップ付きコレクター
ノーマルオープン |
| 開閉容量 |
耐電圧：最大DC30V
シンク電流：最大100mA |
耐電圧：最大DC30V
シンク電流：最大100mA |
| 残留電圧 |
2V以下（シンク電流100mAにて） |
| 応答時間 |
0.2ms以下 |
| 表示灯 |
赤色LED（検出時点灯） |
| 電源電圧 |
DC+12V±10%（リップル5%以下） |
DC+24V±10%（リップル10%以下） |
| 消費電流 |
50mA以下 |
| 保護構造 |
IP54（IEC規格） |
| 使用環境 |
温度範囲 |
-10～+60℃ |
| 湿度範囲 |
35～95%RH（ただし結露しないこと） |
| 保存環境 |
温度範囲 |
-20～+70℃ |
| 湿度範囲 |
35～95%RH（ただし結露しないこと） |
| 材質 |
ヘッド部 |
ケース |
黄銅（ニッケルメッキ） |
| コード |
PVC、長さ500mm、外径3.8mm |
| ディテクター部 |
ケース |
PC（黒）、アルミ |
| コード |
PVC、長さ3,000mm、直径7mm、0.5mm2 |
PVC、長さ2,000mm、直径7mm、0.5mm2 |
| 外形寸法 |
ヘッド部 |
直径12mm×長さ18.5mm |
| ディテクター部 |
縦51mm×横35mm×高さ22.5mm（最大突起部含まず） |
| 質量 |
約280g（コード含む） |
約220g（コード含む） |
| RoHS |
対応（通称RoHS2規制10物質） |
発磁体『MG-210』『MG-210B』
| 項目 |
内容 |
| 製品名 商品名 |
発磁体 |
| 型番 |
MG-210 |
MG-210B |
| 適応スイッチ／センサー |
Hシリーズ、LSシリーズ |
| 構造 |
横状取り付けタイプ |
縦状取り付けタイプ |
| 磁極 |
右側、N極 左側、S極 |
| 使用温度範囲 |
-10～+60℃（ただし結露、氷結しないこと） |
| 使用湿度範囲 |
35～85%RH（ただし結露しないこと） |
| 保存温度範囲 |
-20～+70℃（ただし結露、氷結しないこと） |
| 保存湿度範囲 |
35～90%RH（ただし結露しないこと） |
| 外形寸法 |
横28mm × 縦10mm × 高さ9mm |
横10mm × 縦28mm × 高さ9mm |
| 取り付け寸法 |
M4ネジ用穴、2つ 横方向 18mmピッチ |
M4ネジ用穴、2つ 縦方向 18mmピッチ |
| 質量 |
約3.5g |
約3.5g |
発磁体『MG-220』
| 項目 |
内容 |
| 製品名 商品名 |
発磁体 |
| 型番 |
MG-220 |
| 適応スイッチ／センサー |
Hシリーズ、LSシリーズ |
| 構造 |
横状取り付けタイプ |
| 磁極 |
右側、N極 左側、S極 |
| 使用温度 |
-10～+60℃（ただし結露、氷結しないこと） |
| 使用湿度 |
35～85%RH（ただし結露しないこと） |
| 保存温度 |
-20～+70℃（ただし結露、氷結しないこと） |
| 保存湿度 |
35～90%RH（ただし結露しないこと） |
| 外形寸法 |
横24mm × 縦7mm × 高さ5mm |
| 取り付け寸法 |
M3ネジ用穴、2つ 横方向 13mmピッチ |
| 質量 |
約1.5g |
専用ヘッドホルダー『D-200』
| 項目 |
内容 |
| 製品名 商品名 |
ヘッドホルダー |
| 型番 |
D-200 |
| 適応製品 |
LS-106S、LS-127 |
| 材質 |
ベース － 黄銅(C3604) |
| 構成 |
ベース × 1
SUSなべ小ねじM4×25 × 2
SUS六角穴付止めねじM3×3 × 1 |
| 外形寸法 |
32×18×15 |
| 質量 |
約50g |
LS-106S / LS-127 タイムチャート図

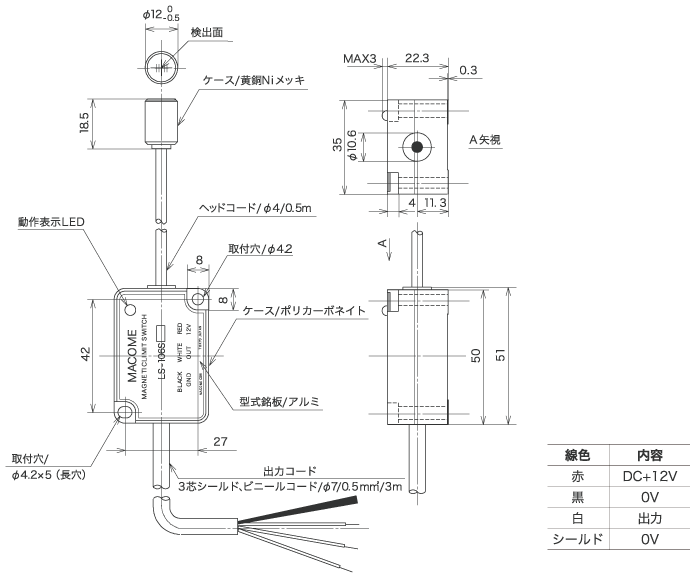

LS-106S / LS-127 / MG-210 / MG-210B / MG-220 / D-200 外形図
位置決めセンサー『LS-106S』
位置決めセンサー『LS-127』
発磁体『MG-210』『MG-210B』
発磁体『MG-220』
専用ヘッドホルダー『D-200』
